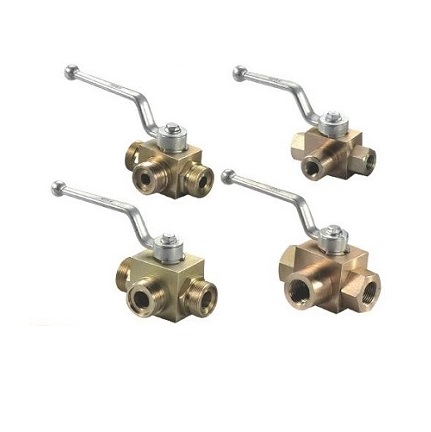

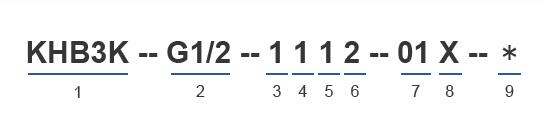

BK3二位三通球閥 型號說明:

1、系列代號：BK3(BK3)系列二位三通球閥
2、連接代號：G**、**LR、**SR、PT**、NPT**
3、閥體材料：1-鋼
4、球體材料：1-鋼、2-黃銅
5、工作溫度：1. -25~+100℃、2. -30~+170℃
6、其他密封：2-丁晴橡膠、4-氟橡膠
7、手柄形式：01-鋁質直柄、02-鋁質曲柄、03-鑄鋅直柄、04-鑄鋅曲柄
05-鋼質直柄、06-鋼質曲柄、09-不帶手柄
8、設計序號：由生產商定
9、表面處理：空白-磷化、G-電鍍黃鋅

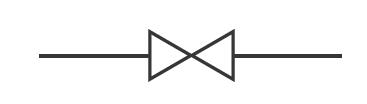

BK3二位三通球閥 圖形符號:

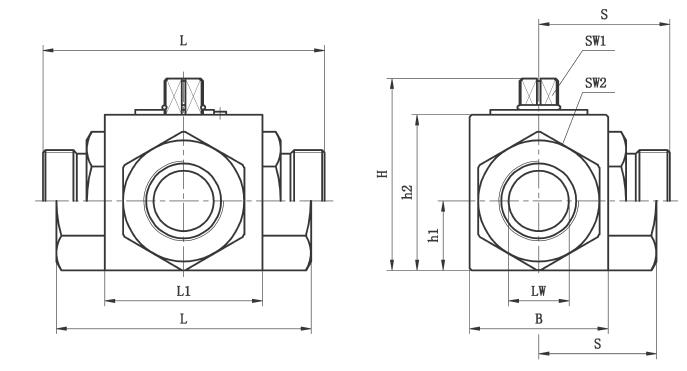

BK3二位三通球閥 外形尺寸:

BK3二位三通球閥 M螺紋尺寸圖:

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
BK3-M16×1.5	500	06	06	11	M16×1.5	11	69	40	26	45	13.5	33	8	09	22	27.5
BK3-M22×1.5	500	08	08	16	M22×1.5	12	76	42	32	49	16	36	10	09	27	33
BK3-M27×1.5	500	10	10	20	M27×1.5	12	76	42	32	49	16	36	10	09	27	33
BK3-M30×1.5	400	16	15	24	M30×1.5	13	84	48	38	61	19	45	11	09	32	37
BK3-M36×2	315	20	20	30	M36×2	15	103	60	48	70	25	55	11	12	41	45.5
BK3-M42×2	315	25	23	35	M42×2	18	116	65	57	79	28.5	64	11	12	50	54
BK3-M52×2	315	32	32	40	M52×2	20	149	84	75	101	37.5	84	12	14	60	70
BK3-M60×2	315	40	38	45	M60×2	22	174	91	85	112	42.5	95	12	14	70	84

BK3二位三通球閥 G螺紋尺寸圖:

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
BK3-G1/8	500	04	06	／	G1/8	10	69	40	26	45	13.5	33	8	09	22	35
BK3-G1/4	500	06	06	／	G1/4	14	69	40	26	45	13.5	33	8	09	22	35
BK3-G3/8	500	10	10	／	G3/8	14	72	42	32	49	16	36	10	09	27	36
BK3-G1/2	500	13	12	／	G1/2	16	83	48	35	49	17	40	10	09	30	40
BK3-G1/2	400	16	15	／	G1/2	16	83	48	38	61	19	45	11	09	32	42
BK3-G3/4	315	20	20	／	G3/4	18	95	60	48	70	25	55	11	12	41	49
BK3-G1	315	25	25	／	G1	21	113	65	57	79	28.5	64	11	12	50	56.5
BK3-G 11/4	315	32	32	／	G 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
BK3-G 11/2	315	40	38	／	G 11/2	24	130	91	85	112	42.5	95	12	14	70	61
BK3-G2	315	50	48	／	G2	26	140	100	105	131	52.5	112	12	14	80	62.5

BK3二位三通球閥 NPT螺紋尺寸圖:

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
BK3-NPT1/8	500	04	06	／	NPT1/8	10	69	40	26	45	13.5	33	8	09	22	35
BK3-NPT1/4	500	06	06	／	NPT1/4	14	69	40	26	45	13.5	33	8	09	22	35
BK3-NPT3/8	500	10	10	／	NPT3/8	14	72	42	32	49	16	36	10	09	27	36
BK3-NPT1/2	500	13	12	／	NPT1/2	16	83	48	35	49	17	40	10	09	30	40
BK3-NPT1/2	400	16	15	／	NPT1/2	16	83	48	38	61	19	45	11	09	32	42
BK3-NPT3/4	315	20	20	／	NPT3/4	18	95	60	48	70	25	55	11	12	41	49
BK3-NPT1	315	25	25	／	NPT1	21	113	65	57	79	28.5	64	11	12	50	56.5
BK3-NPT 11/4	315	32	32	／	NPT 11/4	22	110	84	75	101	37.5	84	12	14	60	62.5
BK3-NPT 11/2	315	40	38	／	NPT 11/2	24	130	91	85	112	42.5	95	12	14	70	61
BK3-NPT2	315	50	48	／	NPT2	26	140	100	105	131	52.5	112	12	14	80	62.5

BK3二位三通球閥 LR螺紋尺寸圖:

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
BK3-06LR	500	04	04	06	M12×1.5	10	67	40	26	45	13.5	33	8	09	22	33.5
BK3-08LR	500	06	06	08	M14×1.5	10	67	40	26	45	13.5	33	8	09	22	33.5
BK3-10LR	500	08	08	10	M16×1.5	11	74	42	32	49	16	36	10	09	27	37
BK3-12LR	500	10	10	12	M18×1.5	11	74	42	32	49	16	36	10	09	27	37
BK3-15LR	500	13	12	15	M22×1.5	12	82	48	35	53	17	40	10	09	30	40
BK3-15LR	500	12	12	15	M22×1.5	12	82	48	38	61	19	45	11	09	32	40
BK3-18LR	500	13	12	18	M26×1.5	12	82	48	35	53	17	40	10	09	30	42
BK3-18LR	400	16	15	18	M26×1.5	12	82	48	38	61	19	45	11	09	32	42
BK3-22LR	315	20	19	22	M30×2	14	101	60	48	70	25	55	11	12	41	52
BK3-28LR	315	25	24	28	M36×2	14	108	65	57	79	28.5	64	11	12	50	54
BK3-35LR	315	32	30	35	M45×2	16	141	84	75	101	37.5	84	12	14	60	66
BK3-42LR	315	40	36	42	M52×2	16	162	91	85	112	42.5	95	12	14	70	78

BK3二位三通球閥 SR螺紋尺寸圖:

簡略型號	PN(bar)	DN	LW	RA	d1	i	L	L1	B	H	h1	h2	h3	SW1	SW2	S
BK3-08SR	500	04	05	08	M16×1.5	12	73	40	26	45	13.5	33	8	09	22	37
BK3-10SR	500	06	06	10	M18×1.5	12	73	40	26	45	13.5	33	8	09	22	37
BK3-12SR	500	08	08	12	M20×1.5	12	76	42	32	49	16	36	10	09	27	38
BK3-14SR	500	10	10	14	M22×1.5	14	80	42	32	49	16	36	10	09	27	40
BK3-16SR	500	13	12	16	M24×1.5	14	86	48	35	53	17	40	10	09	30	44
BK3-16SR	500	12	12	16	M24×1.5	14	86	48	38	61	19	45	11	09	32	43.5
BK3-20SR	500	13	12	20	M30×2	16	90	48	35	53	17	40	10	09	30	44
BK3-20SR	400	16	15	20	M30×2	16	90	48	38	61	19	45	11	09	32	45.5
BK3-25SR	315	20	20	25	M36×2	18	109	60	48	70	25	55	11	12	41	56
BK3-30SR	315	25	25	30	M42×2	20	120	65	57	79	28.5	64	11	12	50	60
BK3-38SR	315	32	30	38	M52×2	22	153	84	75	101	37.5	84	12	14	60	72
