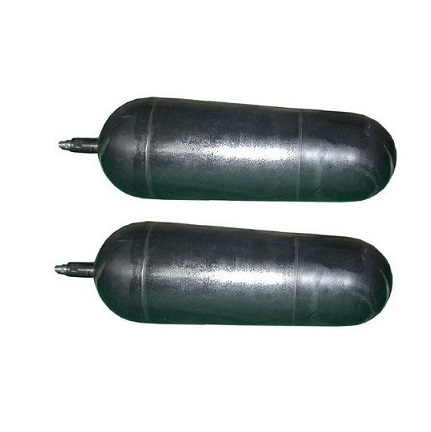

蓄能器皮囊 概述：

NXQ系列蓄能器皮囊在NXQ系列畜能器使用中，起著儲存能量，穩定壓力，補償容量，吸收脈沖等多種作用。NXQ系列蓄能器皮囊符合HG2331-92標準，具有耐油、耐酸堿、耐屈撓、變形小、強度高等特點

蓄能器皮囊 型號說明：

①皮囊容量：0.4～100L
②皮囊長度：74～1880mm
③結構長度：A型、AB型

蓄能器皮囊 技術參數：

公稱壓力：10、20、31.5MPa

蓄能器皮囊 適用介質：

皮囊內：氮氣
皮囊外：礦物油，水－乙二醇和乳化液
介質溫度：-10℃～+70

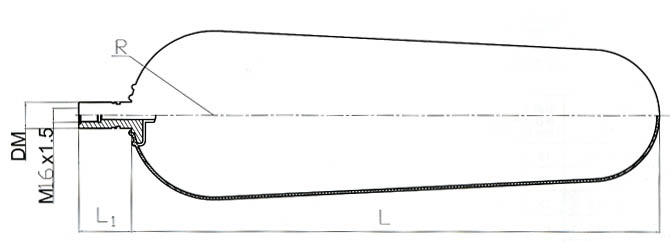

蓄能器皮囊 外形尺寸：

NXQ系列蓄能器膠囊 （Φ89-Φ219）外形尺寸：

蓄能器容量（L）	基本尺寸				蓄能器容量（L）	基本尺寸
	L	L1	R	DM		L	L1	R	DM
0.4	74	44	38.5	M24×1.5	63	486	49	66	M30×1.5
0.63	144				10	365	60	95
1	250				16	569
1.6	144	49	66	M30×1.5	25	877
2.5	206				40	1405
4	312

NXQ系列蓄能器膠囊 （Φ299）外形尺寸：

蓄能器容量（L）	基本尺寸
	L	L1	R	DM
20	380	60	131	M30×1.5
25	470
40	740
63	1180
80	1440
100	1880

蓄能器皮囊 訂貨說明：

1）訂貨時須寫明型號代號全稱。如：工作壓力為31.5MPa，容量為40L，長度為1405mm的（NXQ系列）蓄能器膠囊：40L×1405－A
